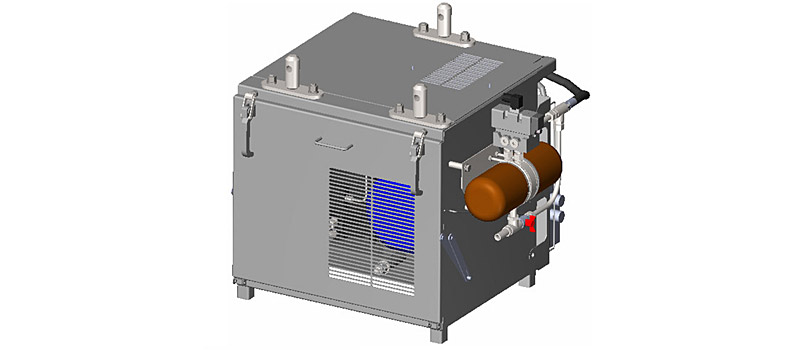

Винтовая компрессорная установка ВКУ-0,6-МП для вагонов метро

Винтовая компрессорная установка ВКУ-0,6-МП предназначена для установки на вагоны метро и служит для обеспечения сжатым воздухом их пневматических систем взамен существующих поршневых компрессоров, обладающих целым рядом общеизвестных недостатков: высокий уровень вибраций и шума, низкая надежность и ресурс, высокая трудоемкость технического обслуживания.

Конструктивно ВКУ-0,6-МП выполнена в виде отдельного корпуса, содержащего рабочие узлы установки, систему управления и блок осушки сжатого воздуха (БОСВ).

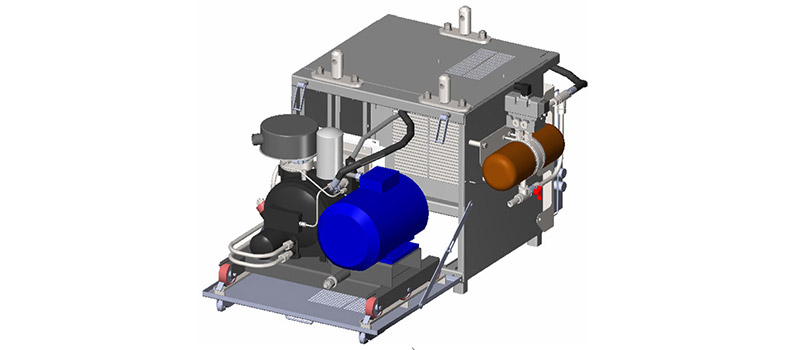

Особенностью винтовой установки является расположение основных рабочих узлов на выкатном механизме, что значительно упрощает операции технического обслуживания и ремонта.

Винтовая компрессорная установка ВКУ-0,6-МП полностью взаимозаменяема по габаритно-присоединительным размерам, а именно по монтажным точкам крепления под вагоном и присоединению к пневмо- и электросистемам, с эксплуатируемыми в настоящее время на вагонах метро поршневыми компрессорами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ ВКУ-0,6-МП

Тип компрессора	винтовой
Давление нагнетания, МПа	0,8
Объемная производительность, приведенная к стандартным условиям всасывания, м³/мин, не менее	0,62
Число оборотов вала винтового блока, об/мин	2400
Потребляемая мощность, кВт, не более	5,5
Расход масла при работе с ПВ100%, г/ч, не более	3
Температура масла, °С, не более	110
Напряжение питания постоянного тока, В	750_-200⁺²²⁵
Габаритные размеры, мм, не более
- длина	850
- ширина	737
- высота	780
Масса, кг, не более	250

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА ОСУШКИ СЖАТОГО ВОЗДУХА (БОСВ)

Тип осушителя	двухкамерный с автоматической безнагревной регенерацией
Максимальный размер твердых частиц за БОСВ, мкм, не более	10
Массовая концентрация твердых частиц за БОСВ, мг/м³, не более	2
Массовая концентрация масла за БОСВ, мг/м³, не более	5
Сопротивление БОСВ, МПа, не более	0,01
Расход воздуха на регенерацию, %, не более	15
Периодичность замены адсорбента, лет	2
Габаритные размеры, мм, не более
- длина	537
- ширина	228
- высота	432
