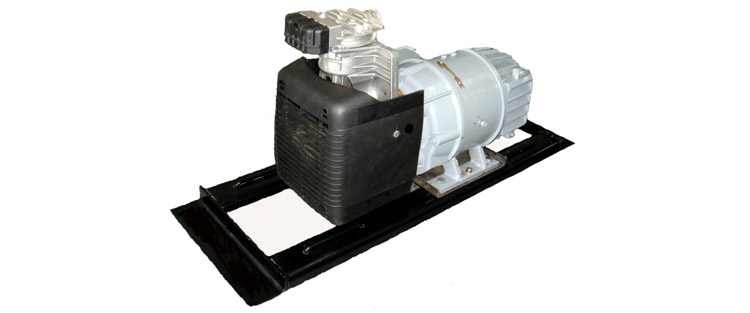

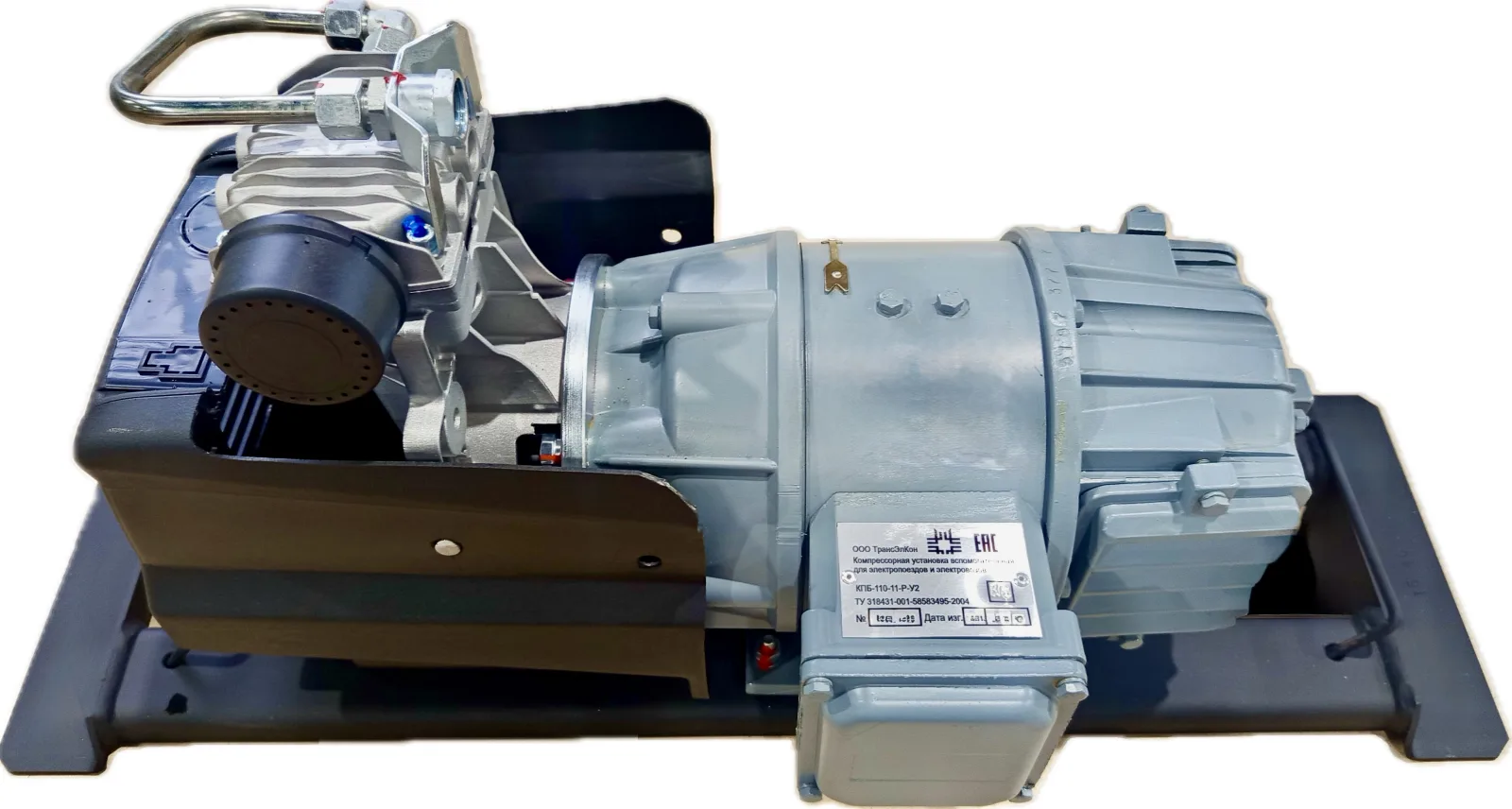

Компрессорная установка вспомогательная для электропоездов и электровозов (компрессор поршневой безмасляный)
Компрессорная установка предназначена для снабжения сжатым воздухом вспомогательных устройств и механизмов электроподвижного состава (электропоездов и электровозов), в частности для подъема токоприемника.
Напряжение питания электродвигателя: 50 В, 75 В, 110 В постоянного тока.
Климатическое исполнение У2 по ГОСТ 15150-69.
Условное обозначение компрессора:
КПБ | - | X | - | X | - | X | - | У2 |
1 | 2 | 3 | 4 | 5 |
1 - компрессор поршневой без масляный;
2 - напряжение питания;
3 - конструктивное исполнение по типу двигателя;
4 - конструктивное исполнение с рамой;
5 - климатическое исполнение и категория размещения по ГОСТ 15150.
Допускается применение на других объектах, на которых условия эксплуатации соответствуют условиям, оговоренным в технических условиях и руководстве по эксплуатации на данную компрессорную установку.
Технические характеристики:
Наименование параметра, Ед. изм. | КПБ-110-11-Р-У2 | КПБ-110-12-Р-У2 | КПБ-50-21-Р-У2 | КПБ-110-21-Р-У2 | КПБ-50-21-У2 | КПБ-50-22-У2 | КПБ-75-22-У2 | КПБ-110-22-У2 |
|---|---|---|---|---|---|---|---|---|
Производительность (при противодавлении 5 кгс/см2), не менее, м3/мин | 0,15 | 0,15 | 0,07 | 0,07 | 0,07 | 0,07 | 0,07 | 0,07 |
Максимальное давление, кгс/см2 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
Потребляемая мощность (при противодавлении 5 кгс/см2), не более, кВт | 1,2 | 1,1 | 0,60 | 0,60 | 0,60 | 0,55 | 0,53 | 0,55 |
Номинальное напряжение питания, В | 110 | 110 | 50 | 110 | 50 | 50 | 75 | 110 |
Потребляемый ток (при противодавлении 5 кгс/см2), не более, А | 11 | 10 | 12 | 5,5 | 12 | 11 | 7,1 | 5,0 |
Частота вращения (при противодавлении 5 кгс/см2), об/мин | 3000 | 3000 | 1400 | 1500 | 1400 | 1400 | 1400 | 1400 |
Габаритные размеры, мм: |
|
|
|
|
|
|
|
|
Тип двигателя | П11У3 | П12У3 | П21У3 | П21У3 | П21У3 | П22К | П22К | П22К |
Масса, не более, кг | 30 | 33 | 50 | 50 | 46 | 52 | 52 | 52 |
Применяемость | Электропоезда серий ЭД4, ЭД9 | Электровоз ЭП2К, электропоезд ЭТ2М | Ремонтные электровозы ВЛ80, ЧС4, ЧС7. Электровозы серии ЭП1, 2ЭС5К, 3ЭС5К | Ремонтные электропоезда ЭР2, ЭР2Т | Электровозы серии ЭП1, 2ЭС5К, 3ЭС5К. Ремонтные электровозы ВЛ80, ЧС4, ЧС7. | |||
Преимущества КПБ:
благодаря тому, что компрессор без масляный его техническое обслуживание сводится только лишь к замене воздушного фильтра один раз в год;
обладает высокой эффективность при холодном пуске;
обладает достаточным моторесурсом (6000 моточасов или 20-25 лет эксплуатации);
не требует расходов по утилизации масла, соответственно является достаточно экологичным.
Коды СК МТР КПБ
Наименование | Код СК МТР |
Компрессор поршневой без масляный КПБ-50-21-У2 | 3184310270 |
Компрессор поршневой без масляный КПБ-50-21-Р-У2 | 3184310268 |
Компрессор поршневой без масляный КПБ-50-22-У2 | 3184310265 |
Компрессор поршневой без масляный КПБ-75-22-У2 | 3184310271 |
Компрессор поршневой без масляный КПБ-110-11-Р-У2, КПБ-110-11-У2 | 3184310266 |
Компрессор поршневой без масляный КПБ-110-12-Р-У2 | 3184310267 |
Компрессор поршневой без масляный КПБ-110-21-Р-У2 | 3184310269 |
Компрессор поршневой без масляный КПБ-110-22-У2 | 3184310272 |
Коды СК МТР запасных частей для КПБ
Наименование | Применяемость | Код СК МТР |
Компрессор поршневой без масляный без электродвигателя ТЭК.70.000-46 | КПБ-110-11-Р-У2, КПБ-110-12-Р-У2 | 3643903444 |
Компрессор поршневой без масляный без электродвигателя ТЭК.70.000-47 | КПБ-110-22-У2, | 3643903445 |
Фильтр очистки воздуха 7210010000 | КПБ | 4863200083 |
Шатун с поршнем 4190270000 | КПБ | 3643901941 |
Подшипник качения шатуна 7060550000 | КПБ | 4999990088 |
Подшипник качения вала 7060280000 | КПБ | 4611110115 |
Клапан в сборе 4082630000 | КПБ | 3643903160 |
