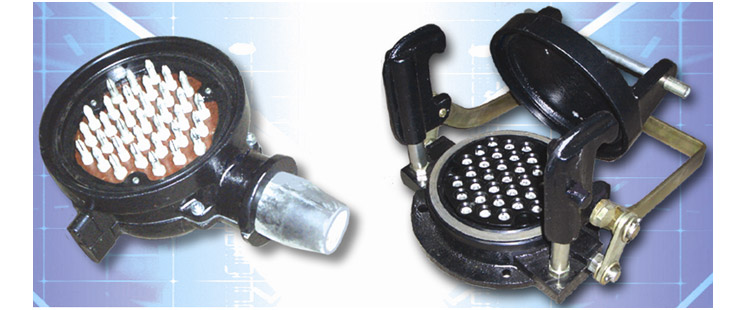

Межвагонные низковольтные соединения ШУ-101, РУ-101
Межвагонные соединения цепей управления ШУ-101 (штепсель) и РУ-101 (розетка) предназначены для соединения низковольтной магистрали управления электропоездов всех серий.
Соединения могут поставляться как в варианте с распаянными коммутационными проводами, так и без них.
РУ-101 и ШУ-101 имеют 34 контакта, в базовом варианте покрытие контактов «олово-висмут». По желанию Заказчика контакты в межвагонных соединениях могут быть покрыты серебром. Соединения выполнены в пылеводонепроницаемом корпусе, имеющем антикоррозийное лакокрасочное покрытие для умерено-континентального климата.
Технические характеристики:
Наименование характеристики или параметра | Ед. изм. | Значение характеристики или параметра | |
ШУ-101 | РУ-101 | ||
Номинальное напряжение | В | 220 | |
Длительный ток | А | 20 | |
Число контактов | шт. | 34 | |
Покрытие контактов | Олово-висмут | ||
Габаритные размеры: | |||
- длина | мм | 314 | 365 |
- ширина | мм | 250 | 330 |
- высота | мм | 156 | 233 |
Масса | кг | 5,2 | 12 |
Коды СК МТР
Штепсель межвагонного соединения цепей управления ШУ-101 | 3187301784 |
Штепсель межвагонного соединения цепей управления ШУ-101 в комплекте с проводами | 3187301337 |
Розетка межвагонного соединения цепей управления РУ-101 | 3187302947 |
